一套可使用的音響設備無論是專業系統還是非專業的民用音響設備除了設備本身外還需要各種連接線材將設備進行連接才能夠使用。通常民用的設備從簡單的DVD機到一套組合音響的線材都是附帶的，也就是不用另加購買或制作；但一套專業的擴聲或VOD工程中由于安裝環境的不同其使用的線材都是需要施工人員自己進行制作的。一根完整的線材是由接插頭和線組成的。下面對常用插頭、線材及連接線的制作進行一下簡單的介紹。

一、常用音視頻設備的連接插頭：

在一個音視頻工程中設備的輸出、輸入信號種類可分為音頻信號和視頻信號（本次只作簡單介紹）；音頻信號根據阻抗的不同大致可分為平衡信號和非平衡信號（音源設備如DVD 播放機 / 卡座 / CD播放機及的輸出多為非平衡信號）。因此，連接插頭也有平衡和非平衡之分，平衡插頭為三芯結構，非平衡插頭為二芯結構。音頻插頭中還有一種功放與音箱連接用的專用插頭，這種插頭常見的為四芯結構（也有二芯、八芯）又因為是瑞士NEUTRIK（紐垂克）公司發明，因此又稱"NEUTRIK（紐垂克）插頭"或"四芯（二芯、八芯）音箱插頭"。

1. 常用的平衡信號插頭：
   （1）卡儂插頭（XLR）：卡儂頭分為卡儂公頭（XLR Male）和卡儂母頭（XLR Female）。卡儂頭公、母的辨別很簡單，帶"針"的為"公頭"，帶"孔"的為"母頭"。很多音響設備的輸入、輸出端口為卡儂接口，同樣帶"針"的接口為"公座"，帶"孔"的接口為"母座"。

卡儂母頭（XLR Female） 卡儂公頭（XLR Male）

        （2）大三芯插頭或6.3mm三芯插頭（PhoneJack Balance）：

大三芯插頭（PhoneJack Balance）

大二芯插頭（PhoneJack Unbalance）

蓮花插頭（RCA）

小三芯插頭或3.5mm三芯插頭

小三芯插頭外觀與大三芯插頭類似只是體積要比大三芯小。小三芯插頭為三芯，前面說過三芯為平衡信號插頭，但在通常的音響工程中小三芯插頭多用于電腦及便攜式音源（便攜CD / MP3等）的音頻信號輸出用，因此將小三芯插頭歸入非平衡信號插頭之列。

二芯、四芯、八芯音箱插頭

Neutrik插頭常用的為四芯的，也二芯、八芯音箱插頭，他們外觀基本相同，只有尺寸大小的差異。通常情況下音箱的接口為四芯插頭，如是八芯插頭音箱后部會有標注；功放的輸出端口為四芯插頭。

蓮花插頭（RCA） BNC或Q9插頭

蓮花插頭在視頻系統中主要是模擬視頻信號的輸出、輸入之用，如DVD機視頻（圖像）輸出/小型投影機的視頻（圖像）輸入；BNC或Q9插頭主要使用在模擬視頻的輸出、輸入，如部分視頻矩陣的輸入、輸出 / 大型投影機的視頻輸入（分量視頻）/ 專業監視器的視頻輸入。蓮花插頭和BNC插頭在視頻系統中的作用是相同的只是接口形式不同。

視頻連接插頭中還用一種電腦視頻信號用的VGA插頭。接口形狀為梯形15針，分公、母插頭，公頭為帶針，木頭為帶孔。實物請參照電腦主機及顯示器連接線插頭。

音頻線材有話筒線（音頻連接線）、音頻信號纜和音箱線：

話筒線

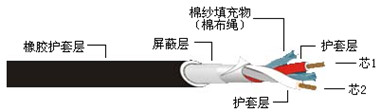

話筒線為二芯帶屏蔽（按嚴格要求應芯及屏蔽應為無氧銅材質），每芯為若干細銅絲的結構。通常由兩芯、每芯的護套層、抗拉棉紗填充物、屏蔽層及外層橡膠護套層組成。話筒線外部橡膠護套層通常為黑色，也有紅、黃、藍、綠等不同顏色。屏蔽層分為纏繞和編制兩種，纏繞為屏蔽層纏繞在兩芯及棉紗填充物外部，編制為屏蔽層按照"網狀"結構纏繞在兩芯及棉紗填充物外部。編制屏蔽話筒線比纏繞屏蔽話筒線從物理角度來講抗干擾能力要好同時價格也稍貴一些。話筒線也可作設備之間的連接，但成本較高建議連接設備時使用音頻連接線。

音頻連接線

音頻連接線同樣是二芯帶屏蔽結構與話筒線類似。兩個芯和屏蔽層為銅質鍍錫外觀為銀白色。音頻連接線無棉紗填充物抗拉強度差所以很少用于話筒的連接，在特殊情況下可作短距離臨時連接話筒用。通常在音頻工程中機柜內部的設備連接采用音頻連接線，因為音頻連接線比話筒線細一些方便機柜內部線材的捆扎，捆扎后比較漂亮且成本比話筒線低。

音頻信號纜

音頻信號纜其實就是若干根音頻連接線組合在一根纜線中。因內部音頻連接線的數量不同所以有4、8、12、24等路數之分。音頻信號纜的重量較大，通常纜的內部有一根鋼絲來增加抗拉強度。音頻信號纜多用于現場演出中周邊設備與功放的信號傳輸連接，音響工程中控制室至舞臺的信號連接。

音箱線

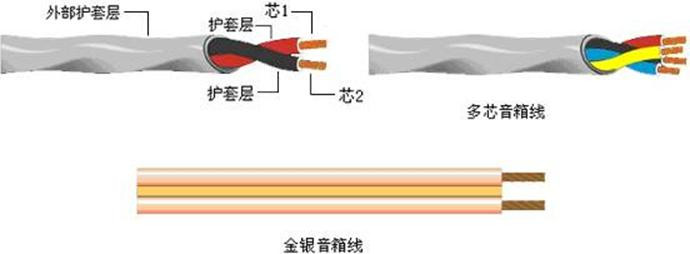

音箱線從外觀來說有護套音箱線、金銀線之分，護套線根據外層護套和使用場合的不同又有橡套音箱線和塑套音箱線等；金銀音箱線通常為透明或半透明護套包裹金色和音色的銅質線芯因此俗稱"金銀線"，也有兩根芯為同色的但在一根芯的外層護套上通常印有文字以便對兩根芯進行區分。總之，音箱線最基本為兩根各自帶有護套的銅質線材。音箱線根據使用要求的不同還有多芯的音箱線如四芯音箱線。音箱線還有截面積的不同，也就是銅芯粗細不同，如1平方、2平方、4平方等。截面積越大的音箱線傳輸信號時功率損失越小。

線材制作有音頻線材和視頻線材的制作。音頻線材中很多線材的焊接方法是相同的線材也是可以互用的。

線材制作時需要一些常用的工具，下面做一下簡單的介紹：

內熱式電烙鐵 焊錫絲

電烙鐵和焊錫絲是線材制作不可缺少的工具。音頻接插頭內部多為塑膠絕緣材料，雖然具有一定的防高溫特性但為保證焊接的質量電烙鐵通常選擇30W功率的產品。功率過低不易融化焊錫絲，功率過高容易燙壞接插頭內部的塑膠絕緣材料。焊錫絲通常選用含錫量在67％以上的。現在的焊錫絲多為帶松香的焊錫絲，如焊錫不帶松香在焊接時焊接點不易粘錫，建議在焊接時使用松香或焊錫膏。

剝線鉗或偏口鉗 尖嘴鉗

偏口鉗或剝線鉗是剪切線材和刨掉各層護套層以便露出銅質線材時的工具，在線材制作中是經常使用的輔助工具。尖嘴鉗常用于二芯、三芯、蓮花插頭焊接后加固定線材與插頭時使用。

小一字或小十字改錐

小一字改錐常用于音箱插頭與音箱線時的連接。音箱插頭內大多數采用"一字"頭的螺絲來固定音箱線。

音頻插頭有平衡和非平衡之分，與之相應焊接好的線材同樣也有平衡信號用線材和非平衡信號用線材的區分。平衡信號線材包括：卡儂線（公對母、公對公、母對母、）、卡儂（公、母）對大三芯、大三芯對大三芯；非平衡信號用線材包括：大二芯對大二芯、蓮花對蓮花、大二芯對蓮花。平衡與非平衡插頭也可在一根線材上使用，即平衡信號轉非平衡信號用線材如：卡儂（公、母）對蓮花或大二芯插頭，大三芯對蓮花或大二芯插頭。總之，一根線材的兩端均為平衡信號插頭那么就是平衡信號用線材，兩端均為非平衡信號插頭就是非平衡信號線材。

這里需要強調的是信號平衡與否并不取決與插頭和線材而是取決設備是否采用平衡或非平衡的形式輸入和輸出信號，我可以從設備背板的輸入和輸出接口來了解該設備是采用什么輸入、輸出方式：卡儂及大三芯輸入、輸出的設備為平衡輸入、輸出方式，大二芯及蓮花頭輸入、輸出的設備為非平衡輸入輸出方式。這一點請初學者一定要記牢不能混淆。

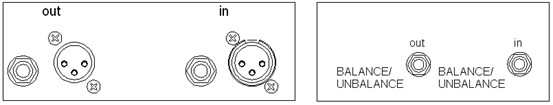

下面列舉幾種接口圖形供參照：

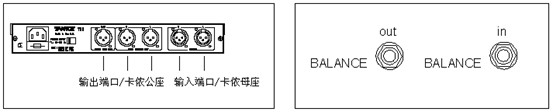

平衡信號輸入、輸出接口（卡儂） 平衡信號輸入、輸出接口（大三芯）

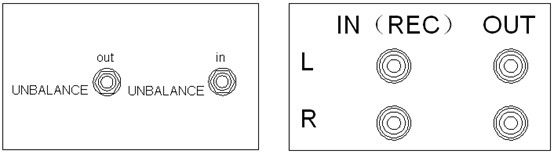

非平衡信號輸入、輸出接口（大二芯） 非平衡信號輸入、輸出接口（蓮花）

平衡（卡儂）非平衡（大二芯）輸入、輸出接口 平衡（大三芯）非平衡（大二芯）輸入、輸出接口

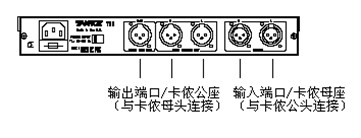

卡儂線常用于話筒與調音臺；調音臺主輸出與周邊設備（如均衡器、分頻器、音箱控制器）；周邊設備（均衡器）、分配器或音箱控制器與功放的連接，總之用于卡儂輸出、輸入設備之間的連接。卡儂輸入、輸出的音響設備（圖1）輸出信號端為"卡儂公座"（與母頭連接），輸入信號端為"卡儂母座"（與公頭連接），因此設備連接用的卡儂線為一頭為"卡儂公頭"另一頭為"卡儂母頭"的話筒線或音頻連接線。下面以話筒線為例制作一根卡儂線。

圖1

在剝線前請將電烙鐵通電使之升溫。先選擇一根話筒線用偏口鉗在距離一端約2.5厘米處剝去外層橡膠護套層、撥開屏蔽層、去除棉紗填充物（音頻連接線無棉紗填充物），只留下帶護套層的兩芯及屏蔽層（圖2）。再用剝線鉗或偏口鉗在距每根芯的0.5厘米處刨去每根芯線的護套層露出銅質內芯，再用手將屏蔽層擰扎結實（圖3）。

圖2 圖3

    （2）線材粘錫：

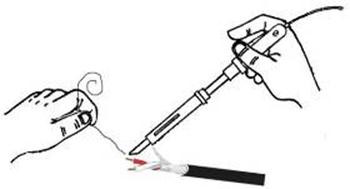

用電烙鐵沾焊錫涂抹在線材的銅質兩芯和屏蔽層，屏蔽層涂抹的焊錫與兩芯一樣即可（圖4）。

圖4

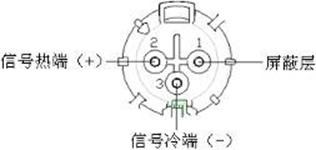

卡儂頭內芯焊接點圖 圖5

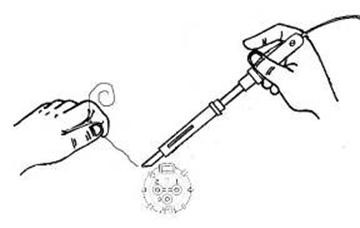

將粘好錫的線材及電烙鐵放置一旁趣出一只卡儂頭（公、母頭都可以），擰下底蓋、拆掉線卡及外殼取出內芯。用上面的方法在卡儂頭內芯的三個焊接點上粘錫（圖5）。

把卡儂頭的底蓋、線卡套入線材，將"紅色護套的芯"與卡儂內芯上的焊接端"2"焊接；將"白色護套的芯"與卡儂內芯上的焊接端"3"焊接；將"屏蔽層"與卡儂內芯上的焊接端"1"焊接。將焊接好的內芯插入卡儂頭外殼，插緊線卡，擰上底蓋后線材的一端就焊接好了。采用同樣的方法焊接線材另一頭，如以焊接的是"公頭"另一頭就焊接"母頭"。

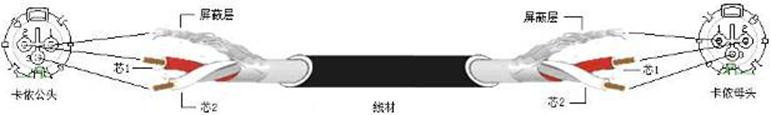

須注意的是如已焊接好的一端"紅色的芯"焊接的是卡儂內芯的焊接點"2"，那么"紅色的芯"另一端的也應焊接在另一端卡儂內芯的"2"端點上，依此類推。也就是說同一根芯的兩端應焊接在兩個頭的同一焊接點上，卡儂頭內芯的焊接端"1"始終與話筒線或音頻連接線的"屏蔽"焊接在一起（圖6）。

圖6

注：1、不同廠商生產的話筒線或音頻連接線每芯的護套顏色會不同，本次僅以"紅、白"兩種顏色為例。

        2、卡儂頭的三個焊點分別為："1"屏蔽，"2"平衡信號"+"端（熱端），"3"平衡信號"-"端（冷端）。

大三芯頭的線材制作方法從剝線到線材、插頭焊接點粘錫都是和卡儂線的焊接是相同的。要注意的是在通常情況下大三芯頭的"1"為平衡信號"+"端（熱端），"2"為平衡信號"-"端（冷端），"3"為平衡信號"屏蔽"端（圖7、8）。

圖7

 圖8

大三芯焊好后就要固定線材了，大三芯的線材固定卡是與屏蔽端連為一體的。具體方法是將線材束直用尖嘴鉗將"固定卡"輕輕彎曲包裹住線材后再用尖嘴鉗將固定卡鉗緊。因固定卡邊緣比較鋒利，固定線材時注意不要把各護套層扎破以免形成短路及斷路。

用同樣的方法焊接線材的另一頭后線材就焊好了。

在實際工作中我們會遇到所帶的卡儂頭（公 / 母）或大三芯頭不夠用了而設備的輸入和輸出端口同時具有卡儂和三芯兩種形式（現在的設備通常都具有此種輸入、輸出方式），那么我們就可以制作一條卡儂（公 / 母）對三芯的線材。

剝線、線材、插頭粘錫、線材套底蓋的步驟完成后具體的焊接點位如下圖（圖9）：

圖9

大二芯對蓮花頭的線材長用于音源（DVD、卡座、VOD單機板等）與調音臺的連接、KTV工程中音頻設備之間的連接。通常音源設備的輸出、輸入接口均為蓮花接口形式，調音臺的音源輸入接口為大二芯形式。

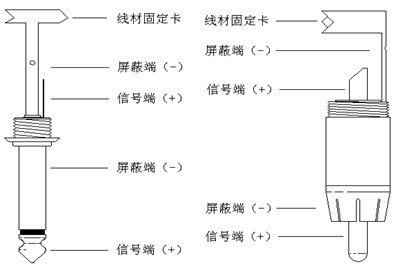

大二芯、蓮花頭焊接點位圖

由于大二芯和蓮花頭都是兩芯的結構（非平衡），話筒線或音頻連接線包括屏蔽層共有三個芯，因此在刨線時就與卡儂、大三芯（平衡）的線材有所不同。

    （1）剝線：

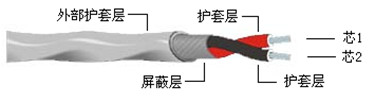

選擇適當長度的線材，用偏口鉗或剝線鉗在距一端3厘米處刨去線材的外部橡套層；剪去棉紗填充物（話筒線）；將屏蔽層挑起露出芯"1"和芯"2"（圖2）。再用偏口鉗或剝線鉗刨去白色護套芯的白色護套，去除長度與屏蔽層外露的長度相同即可。線材剝好后形成屏蔽層、去除護套層的芯線兩根銅線和一根帶有護套的芯線共計三根線（圖10）。

圖2 圖10

線材剝好后將去除護套的芯線和屏蔽層擰結在一起（圖11），擰結時應擰得結實些盡量不要松散。擰結好的線材形成了兩芯的結構。線材擰結的目的是將三芯（兩根芯線和一根屏蔽層）改為兩芯（圖12），以便和兩芯的插頭（大二芯、蓮花頭等）焊接。

圖11 圖12

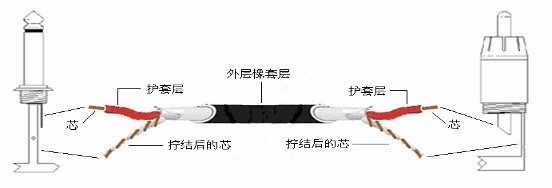

焊接前請將大二芯和蓮花頭的保護彈簧、底蓋、護套套在線材上，以免焊接好后無法套上插頭的底蓋。具體焊接點位如下（圖13）：

圖13

    （5）線材焊好后請用尖嘴鉗將線材固定好并將底蓋擰好。

其它非平衡線材（大二芯對大二芯、蓮花對蓮花）的制作和制作方法4沒有差別，只是線材的兩端插頭相同。如大二芯線就按照圖13中大二芯一端的焊接方法，蓮花線就采用蓮花一端的方法。

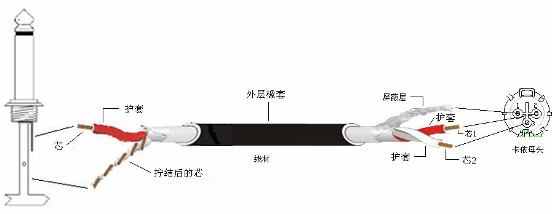

在實際的設備連接中我們有時會發現兩個相互連接設備的輸入或輸出接口是不同的，如一個設備是平衡的一個設備是非平衡的。這時我們就需要一根平衡轉非平衡的線材。平衡轉非平衡的線材中經常用到的是卡儂（公 / 母）轉大二芯線。下面就用卡儂（公 / 母）和大二芯制作一根平衡轉非平衡線材：

圖14

焊接平衡轉非平衡線材時一定要注意非平衡端那根芯與屏蔽擰結在一起，如果擰結錯誤線材將無法使用。焊接時卡儂的焊接點"2"（熱端）對應大二芯的"信號端（+、熱端）"焊接點；卡儂的焊接點"1"、"3"在大二芯端擰結在一起焊接到大二芯的"屏蔽端（-）"（圖14）。

在一套專業音響系統中音頻信號是通過調音臺進行混合后分配給其它的周邊處理設備進行各種相關的處理。

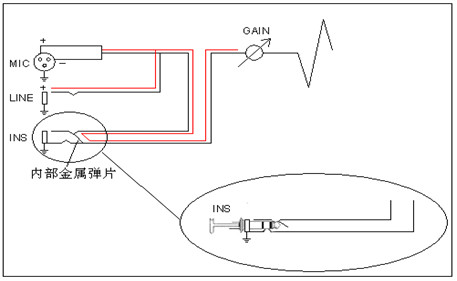

通常情況下信號通過平衡的卡儂（MIC）或非平衡的線路（LINE）接口及返回（RETURN，二芯非平衡）接口進入調音臺，在調音臺混合后再通過總輸出（ST / L、R / MIX / MAIN）、輔助輸出（AUX SEND）、編組輸出（GROUP OUT）等接口將音頻信號傳送出入。上述接口都是獨立的輸出或輸入接口，在調音臺上還用一種將輸出、輸入集為一身的接口，這種接口旁都有"insert"（讀"因斯特"）或"ins"（讀"因斯"）字樣因此稱之為"insert"或"ins"接口。通過調音臺的ins接口我們可以任意給一個或幾個不同的音頻信號進行不同的處理。ins接口為大三芯接口，從調音臺前端信號流程（圖15、16）我們可以很直觀的了解ins接口是怎樣通過大三芯插頭實現輸入和輸出的。

圖15

圖16

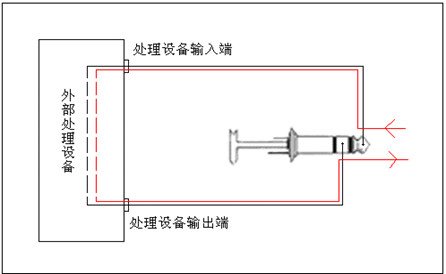

從圖16中可以看到ins接口無插頭時信號無論是從MIC或LINE輸入到調音臺后通過增益（GAIN）調節再向后傳送（紅色標線），當大三芯插頭插入后將ins接口內部金屬彈片頂起便形成了斷路。圖17中顯示形成斷路后大三芯的前端將調音臺的信號送出給外部設備進行處理，處理設備將處理完畢的信號通過大三芯的中端又返回到調音臺中通過增益調節再向后部傳送（紅色標線）。

從圖15、16中可以看出insert線其實就是一根一端為大三芯另一端分成兩個大二芯的線（圖17）。

圖17

insert線大三芯一端的剝線方法其實和制作大三芯線是一樣的，首先選擇一根話筒線用偏口鉗在距離一端約2.5厘米處去除外層橡膠護套層、播開屏蔽層、去除棉紗填充物，只留下帶護套層的兩芯及屏蔽層（圖2）。用剝線鉗或偏口鉗在距每根芯的0.5厘米處去除每根芯線的護套層露出銅質內芯，再用手將屏蔽層擰扎結實（圖3）。

圖2    圖3

insert線另一端的剝線要復雜一些。將線材的另一端的外部橡膠護套層去除20厘米左右后剪去棉紗填充物再用剝線鉗或偏口鉗在距每根芯的0.5厘米處去除每根芯線的護套層露出銅質內芯（圖18），在將屏蔽層一分為二分別用手擰扎結實（圖19）。

圖18     圖19

完成分線后再用絕緣膠布（或熱縮管）將每根芯和一根批開后的屏蔽纏繞包裹形成兩根兩芯的線，即每根均由一根芯和一根屏蔽組成。（圖20）。

圖20

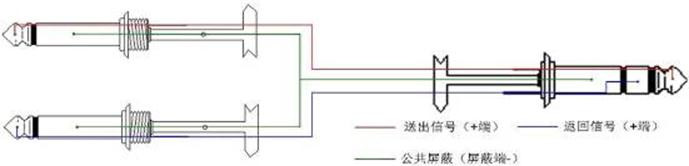

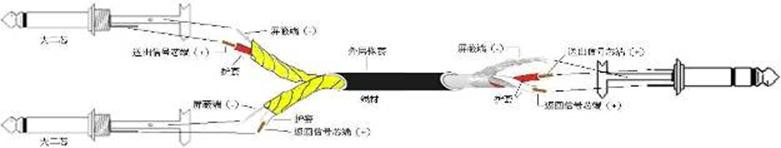

剝線及分線完成后就要在線材和插頭的焊接點上粘錫了，粘完錫后開始焊接。具體焊接點位參照下圖（圖21）：

圖21

insert線只用于調音臺和其它音頻處理設備的連接，因此insert接口通常是在調音臺上。調音臺最基本的都有輸入之路的insert接口，有一些帶編組的調音臺還具有編組insert接口。

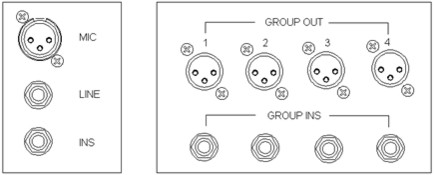

調音臺支路輸入端口              調音臺編組輸出端口

圖22

一套擴聲系統中有時音源會臨時用到CD/MD/MP3等音源，而播放器又是便攜式的播放器，這些便攜式播放器的音頻輸出（線路或耳機）又都是小三芯接口，那么我們就需要一個根小三芯轉兩個大二芯的線材了。

為什么是一個小三芯轉兩個大二芯的線呢？我們知道通常這些音源（音樂）都是分L（左）、R（右）立體聲錄制的，因此一個小三芯插頭包括L、R兩個聲道和一個公共的屏蔽端，轉接到調音臺時又需要將兩個聲道分開單獨輸入。

這種線的制作方法與制作insert線的方法是一樣的，只是將大三芯換成小三芯而已。這種音源線在使用時請注意小三芯前端的輸出信號是R（右），只要記住這一點就會避免在調音臺輸入端插錯L / R聲道而造成"相位反相"。

在連接一套音響系統時截止功放（功放的輸入）以前的信號輸入、輸出線材都是用話筒線或音頻連接線，而功放與音箱的連接就需要音箱線和音箱插頭了。在了解音箱線的制作之前我們先介紹一下功放的輸出及音箱的輸入端口及相應得標注，只要明白了圖示的標注音后箱線的制作就非常簡單了，只是"對號入座"罷了。

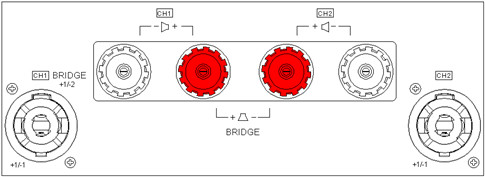

現在各廠家生產的功放在輸出的接口方式上通常有兩種：一種為"接線柱"式，一種為"NEUTRIK頭"的方式（圖23）。

圖23

圖23是一臺常用功放的輸出部分面板圖。其中，中間部分為"接線柱"輸出，兩側為"NEUTRIK頭"輸出。有些功放為了方便用戶使用同時提供兩種接線方式。無論是"接線柱"輸出還是"NEUTRIK頭"輸出都有CH1 / CH2（有的功放標注為A / B）及"+、-"的標注，此標注說明該功放具有兩個輸出通道，每個通道的信號又有"+、-"之分。在前面介紹"NEUTRIK插頭"時說過這種插頭有2芯、4芯、8芯之分，功放輸出端的"NEUTRIK"輸出均為4芯，但只接其中2芯。在通常狀態下和"非橋接（BRIDGE）"狀態下功放的"NEUTRIK"輸出端口輸出的點位為"+1、-1"也有其它點位的如"+2、-2"。因此，在用"NEUTRIK"輸出時請查看功放輸出端的提示。

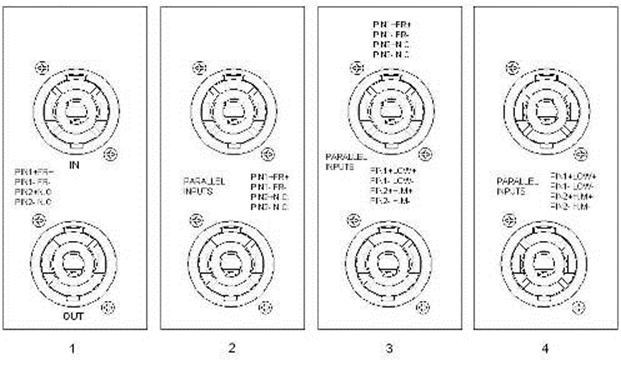

音箱的輸入端口也有"NEUTRIK"、"壓線卡"及"接線柱"等形式。圖24標示出4種常見的音箱"NEUTRIK"輸入面板圖。通常帶"NEUTRIK"輸入端口的音箱會有兩個"NEUTRIK"端口，也會有"PARALLEL INPUTS"（并連輸入）字樣或者一個標示"IN"一個標示"OUT"字樣，其實這兩種標注的意思是相同的即兩個接口是并接可以任意使用其一（圖24中1、2），并且也可通過另一個接口并接其它音箱；"PIN1+/1-、PIN2+/2-"表明是4芯的音箱插頭。

圖24

大家在很多雜志中見過全頻音箱的圖片，一只全頻音箱至少由兩個單元組成的，即一個高音單元（較小），一個中低音單元（較大）。一個音頻信號通過"分配器"分頻后將相應的頻率分配給高音和中低音單元。大多數音箱本身是具備內置分配器的，內置分配器也稱"無源內置分頻"（如EV的E、G、F、SX；TANNOY的V、i等系列音箱）。有些音箱不具備內置分配器功能必須通過外置分配器（音箱處理器或控制器）將音頻信號分頻后通過相應的功放傳送給一只音箱的不同單元（如EV的QRX153，TANNOY的iQ10等系列音箱），外置分配器又稱"有源外置分頻"。還有些音箱是內、外置分頻都可以的（如EV的RX / QRX112/75、115/75、SX500等音箱）。我們又如何分辨一只音箱是內置還是外置分頻或這兩者全可以呢？首先音箱的使用手冊中會有該音箱的說明，其次，音箱輸入端口同樣也有說明。

圖24中1、2為內置分頻、4為外置分頻、3則兩種方式都可以。圖24中1、2標注"PIN1+FR+/PIN1-FR-、PIN2+N.C+/2-N.C-"意思為: "NEUTRIK"4個芯中"1+"端為信號"+"、"1-"端為信號"-"，"2+、2-"為空（N.C）。圖24中4標注"PIN1+LOW+/PIN1-LOW-、PIN2+H.M+/2-H.M-"意思為："NEUTRIK"4個芯中"1+"端為LOW（低音）信號"+"、"1-"端為LOW（低音）信號"-"，"2+"端為H.M（中高音）信號"+"、"2-"端為H.M（中高音）信號"-"。圖24中3表示著兩種方式都可使用。音箱的輸入端口除"NEUTRIK"外還有"壓線卡"式（如EV的EVID系列、TANNOY的i5/i7/i9等音箱），他們雖然形式不同但道理一樣，只是后兩種形式不用在音箱線上安裝"NEUTRIK"頭直接刨線后該卡得卡該擰得擰罷了。

以上介紹了功放和音箱的有關知識，這些都和音箱線的制作有緊密得關系。大家要是理解了上面所講述的內容，那么音箱線的制作就可以舉一反三了。為了使大家更直觀地了解音箱線的制作，我們對音箱線的制作進行一下具體的講解：

取適當長度的音箱線一根距一端3厘米除剝去外部護套層（圖25）。距每芯頂端0.5厘米處去除護套露出銅芯，再將每芯分別擰扎結實（圖26）。

圖25         圖26

音箱線的另一端的剝線方法是一樣的，不過線要刨得長一些然后分別將每芯擰扎結實。在剝線較短的一端安裝"NEUTRIK"插頭。安裝點位參看圖27。

圖27

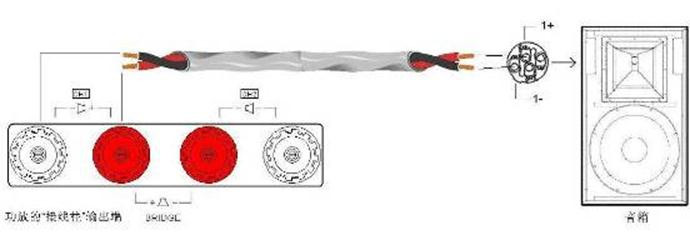

這種音箱線是如何連接功放與音箱得呢？下圖以左聲道信號（通常功放的CH1或A通道連接立體聲信號的左聲道）為例演示如何連接（圖28）：

圖28

這種音箱線的這種很簡單，只需將刨好的線材按照功放及音箱的標注與"NEUTRIK"頭內的相應點位連接即可。
